柔性大門主要是應用于20m以上的超大型門洞，如船塢、飛機庫、風力發電設備車間等，由于超大尺寸的產品特

性，運行中產品的安全保障措施就尤為重要，但是您的柔性大門真的安全嗎？Newhb新恒邦門業教您如何判斷產品是否

安全。

一.柔性大門的結構及特點

安全保護裝置、報警器及控制系統等組成。此種形式的門具有普通柔性大門的特點——占用空間小、重量輕、無

地軌，同時具有安全保險、操作簡單、結構新穎等特點。

二.工作原理

該驅動系統是由鋼絲繩、鋼絲繩卷筒、減速機、驅動單元和導向滑輪等組成，通過提拉門扇底部下過梁使門上的

簾布固定架和門簾布向上形成堆積，實現大門的開啟，柔性大門關閉后門簾布在底部下過梁的重力作用下繃裝于

側向?qū)к墐蓚?cè)，與密封緊密貼合，底部與地面之間的密封使大門有保溫、防塵功能。

三.柔性大門必備安全裝置

1、需要設置防墜落裝置

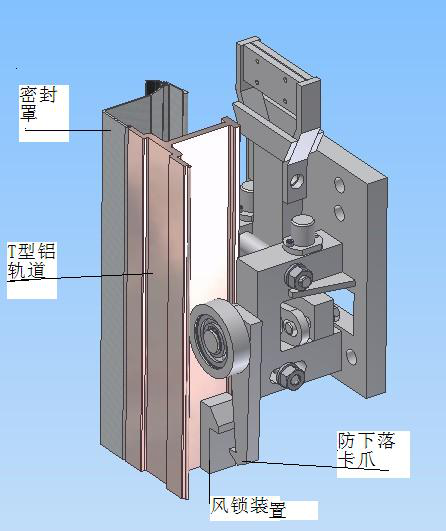

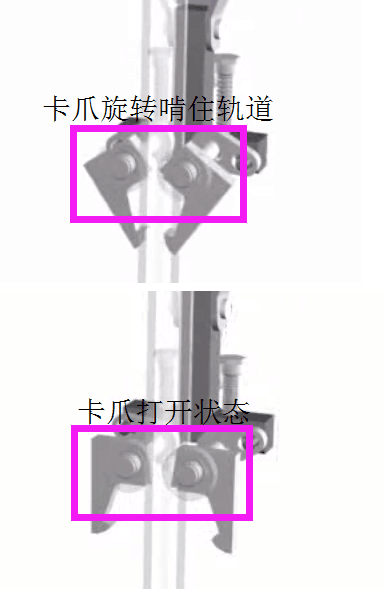

下過梁上設置提升鋼絲繩斷裂時防止門體下落保護裝置，提升鋼絲繩斷裂時，安全保護裝置中的卡爪旋轉，使下

過梁卡在T型導軌上，防止門進一步下落而引起事故（見圖二、三）；同時提升鋼絲繩斷裂時，控制系統會檢測

到提升鋼絲繩斷裂，自動切斷開門機電力供應。

圖二

圖三

由于門簾布是由下過梁的重力作用下繃緊的，而在風壓力很大的情況下，迎風面門簾受風壓的影響，會順著風向

彎曲，從而帶動下過梁沿著側向?qū)к壣仙?

由于迎風面門簾受直接風壓的影響，會順著風向彎曲，彎曲曲線類似于拋物線，帶動簾布固定架的上升力從一開

始的無窮大會隨著簾布固定架上升逐步減小到等于該榀下面的門體產生的重力，達到相應的平衡，而背風面的門

簾受風壓的影響較小，由于要承擔門桁架約一小半的重力，所以背風面簾布固定架基本不會上升，這樣簾布固定

架就會發生傾斜，并在多榀簾布固定架間累積，下面的簾布固定架的平面外穩定性就會減少，嚴重的導致失穩，

加了風鎖以后，會有效抑制迎風面簾布固定架的上升距離，簾布固定架的水平傾斜就會得到變化，簾布固定架的

平面外穩定性就會得到較大的提高，大大保證了大門的抗風性。

3、需要加裝鋼絲繩限載器

4、傳感、檢測和聲光報警系統

柔性大門配有聲光報警器，在運行時發出聲、光信號，禁止操作人員在大門升降時在下面行走。

門扇下部限位器：在滑輪組的側面裝有傳感限位器，根據鋼絲繩的松緊程度，使大門在完全關閉時起升機構立

即減速，停止運行。

門扇上部限位器：在上橫梁的底部裝有頂桿接觸式傳感限位器，當大門起升接近頂部時，上部的上面水平框架

接觸到限位器的頂桿，起升機構立即減速，停止運行。

5、柔性大門設計時要做風荷載計算

風荷載作用下的強度、穩定、剛度分析

自重荷載作用下的強度、穩定、剛度分析

自重荷載與風荷載共同作用下的強度、穩定、剛度分析

6、安全底邊（遇阻停止功能）
